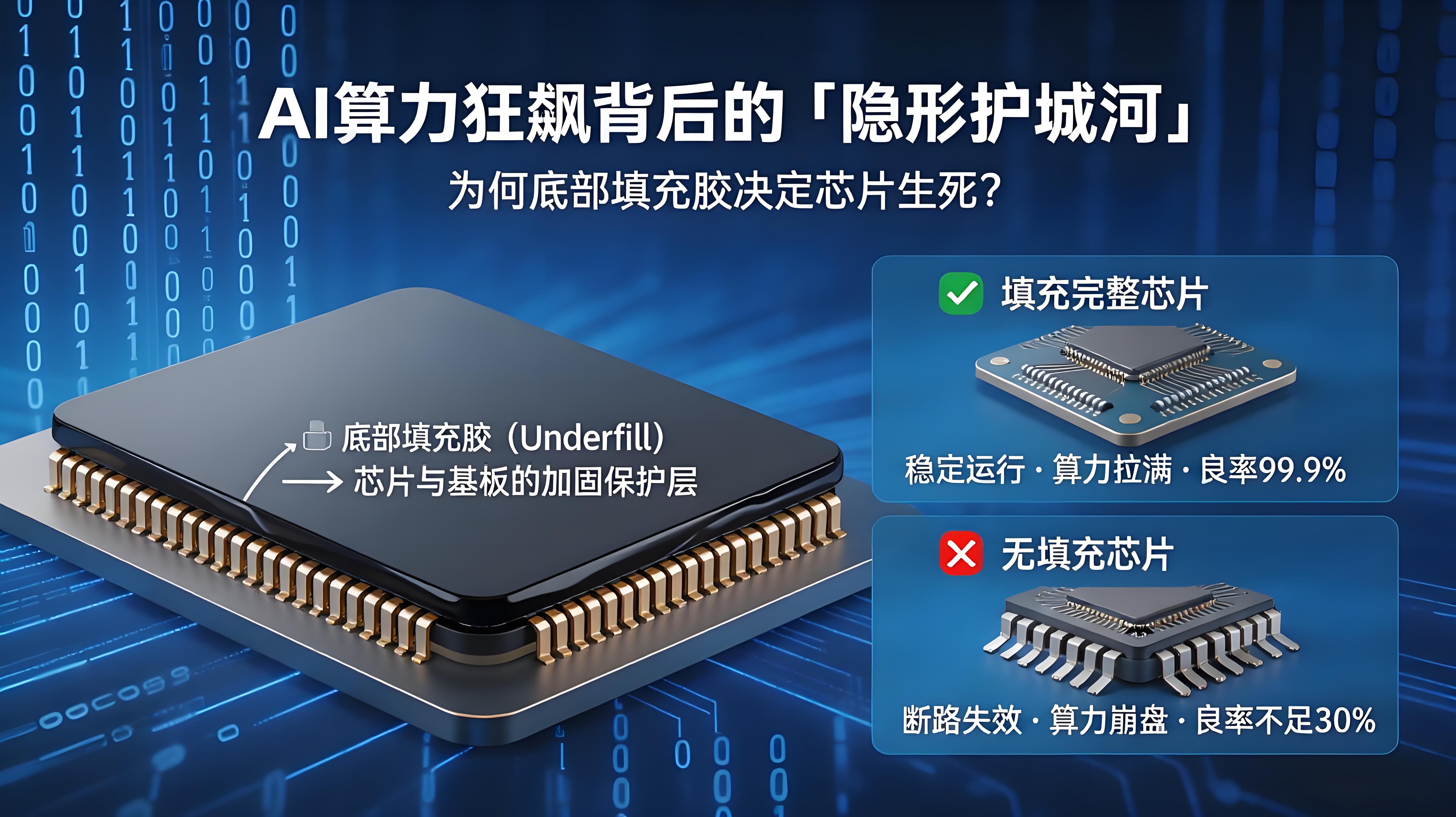

AI算力狂飆背后的“隱形護城河”：為何底部填充膠決定芯片生死？
據漢思新材料了解，當前，全球AI芯片市場正處于爆發式增長階段，2026年市場規模預計突破2800億美元。然而，在算力、制程和架構的激烈競賽背后，一個極易被忽視的環節正成為制約性能釋放的致命短板——底部填充膠。
行業數據顯示，73%的高端AI芯片運行故障源于熱應力撕裂、焊點疲勞開裂及芯片翹曲分層。在“算力即權力”的今天，底部填充膠已不再是普通的封裝輔料，而是決定AI芯片能否穩定運行的性能護城河。
一、被忽視的致命矛盾：算力越高，失效風險越大
AI芯片與傳統消費電子芯片有著本質區別，其極端的工況讓傳統封裝材料“水土不服”。
1. 極致熱應力的“拉扯戰”
2. 高端AI芯片（如NVIDIA H100/B200等）功耗動輒突破1000W，相當于一個電吹風的功率。芯片（硅）與基板（有機材料）的熱膨脹系數差異巨大（2.6ppm/℃ vs 15-20ppm/℃）。在7×24小時的高負載冷熱循環中，這種差異會產生巨大的剪切應力，直接拉裂微小的焊點。實測表明，未做有效底部填充的芯片，在1000次溫循后焊點開裂率高達76%。
3. 大尺寸與高密度的“雙重夾擊”
4. AI芯片面積已突破50×50mm，是傳統芯片的數倍，導致邊緣位移量劇增。同時，Chiplet和2.5D/3D封裝技術將凸點間距壓縮至40-55μm，底部間隙僅50μm左右。這種“大尺寸+微間隙”的結構，使得普通膠水難以滲透，極易產生空洞，導致防護失效。
5. 慘痛的現實案例
6. 某國內AI廠商自研芯片因初期未配套專用底部填充膠，導致上機運行后頻繁宕機。拆解發現芯片底部大面積分層。在導入AI專用底部填充膠后，故障率降至0.8%以?xún)?nèi)，穩定性提升9倍。
? 二、專用底部填充膠：構筑AI芯片的四大防線
針對AI芯片的特殊痛點，專用底部填充膠必須具備超越傳統材料的四大核心能力：
1. 精準CTE匹配（消解應力）： 通過納米改性技術，將膠水的熱膨脹系數精準調控在12-18ppm/℃之間，使其成為芯片與基板間的“緩沖層”，將集中應力均勻分散，從源頭防止焊點斷裂。
2. 超低粘度與超快流動（無空洞填充）： 針對50μm的微小間隙，膠水粘度需極低，流速需達5mm/s以上，確保在毛細作用下快速填滿縫隙，空洞率控制在0.5%以?xún)?nèi)，避免信號干擾和散熱受阻。
3. 高韌性+高導熱（抗振散熱）： 既要具備高斷裂伸長率以抵御服務器振動，又要具備高導熱系數（部分型號），輔助將芯片熱量導出，降低結溫，減少熱應力產生。
4. 高絕緣與耐老化（長期穩定）： 在高電場下保持超高體積電阻率，防止電化學遷移，確保芯片在數年高負載運行中算力不衰減。
? 三、全場景實操指南：AI芯片的關鍵應用點位
在A(yíng)I芯片的復雜結構中，底部填充膠的應用并非“一刀切”，不同部位有不同講究：
應用部位 | 核心挑戰 | 實操建議與選型策略 |
AI主控芯片(GPU/NPU) | 尺寸最大、功耗最高、應力最集中 | 必選項。選用低CTE、高Tg（>125℃）型號。建議采用分段升溫固化工藝，先低溫排泡再恒溫固化，防止翹曲。 |
HBM存儲(高帶寬內存) | 堆疊結構、間隙極小、緊鄰熱源 | 高難度項。建議選用液態底部填充膠，一步完成填充與包封。需嚴格控制膠量，避免遮擋高速信號引腳。 |
Chiplet/中介層 | 異構拼接、極易分層 | 精密項。必須使用超細間隙專用低粘度膠水。若追求效率，可考慮噴射點膠工藝，良率可提升至99%以上。 |
電源管理芯片 | 功耗波動大、熱沖擊強 | 輔助項。優先搭配導熱型填充膠，在加固焊點的同時輔助散熱。 |
四、專家建議與避坑指南
對于正在研發或量產AI芯片的廠商，以下幾點至關重要：
1. 拒絕“通用料”： 芯片尺寸超過30×30mm或間隙小于60μm時，嚴禁使用普通商用級底部填充膠，必須定制或選用工業級高流動性產品。
2. 嚴苛的驗證標準： 不要只看膠水參數表。必須進行至少500次的高低溫循環測試（-40℃~125℃），并使用CSAM（超聲波掃描顯微鏡）檢查空洞率（要求<1%）。
3. 成本賬要算對： 一顆AI芯片價值數萬美金，流片成本上千萬。因幾塊錢的膠水沒選對導致整批降級或報廢，是最大的隱性虧損。
總結：
AI算力的競爭，表面上是制程與架構的比拼，實則是底層材料可靠性的較量。底部填充膠雖是“配角”，卻在關鍵時刻決定了AI芯片是成為算力引擎還是電子廢品。在搶產能、拼出貨的當下，守住材料這道防線，才能笑到最后。
